分布式缓存

– 基于Redis集群解决单机Redis存在的问题

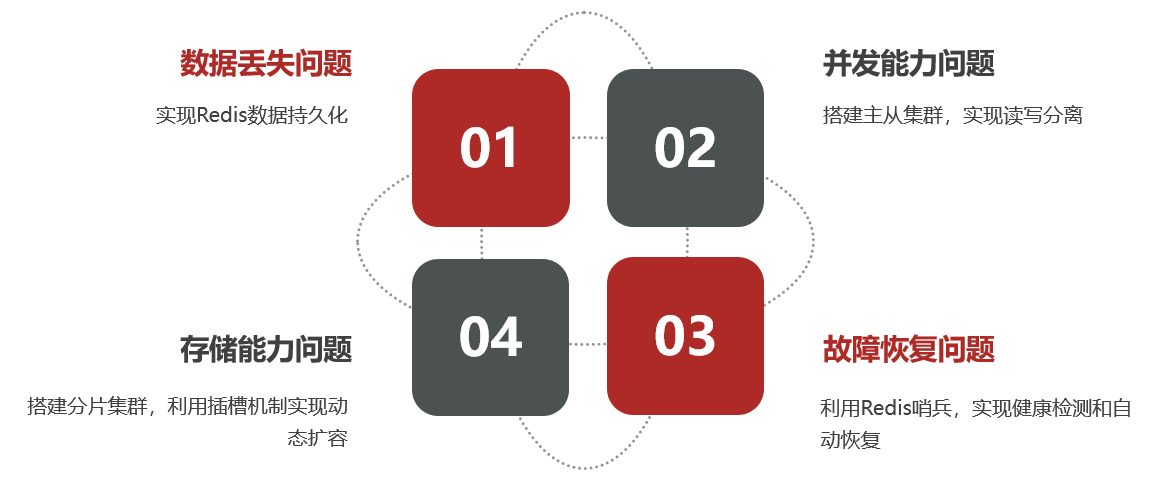

单机的Redis存在四大问题：

image-20210725144240631

0.学习目标

1.Redis持久化

Redis有两种持久化方案：

  • RDB持久化
  • AOF持久化

1.1.RDB持久化

RDB全称Redis Database Backup file（Redis数据备份文件），也被叫做Redis数据快照。简单来说就是把内存中的所有数据都记录到磁盘中。当Redis实例故障重启后，从磁盘读取快照文件，恢复数据。快照文件称为RDB文件，默认是保存在当前运行目录。，即当前在哪个目录下运行 Redis 就保存在哪个目录下。

1.1.1.执行时机

RDB持久化在四种情况下会执行：

  • 执行save命令
  • 执行bgsave命令
  • Redis停机时
  • 触发RDB条件时

1）save命令

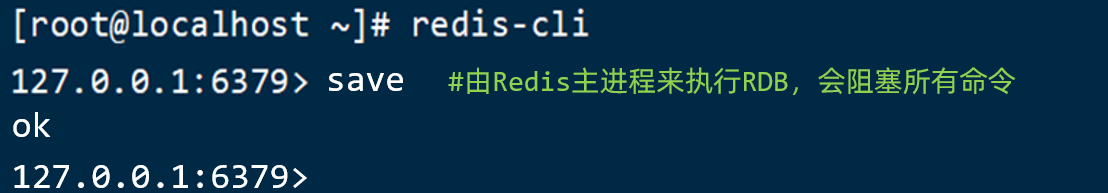

执行下面的命令，可以立即执行一次RDB：

image-20210725144536958

save命令会导致主进程执行RDB，这个过程中其它所有命令都会被阻塞。只有在数据迁移时可能用到。

2）bgsave命令

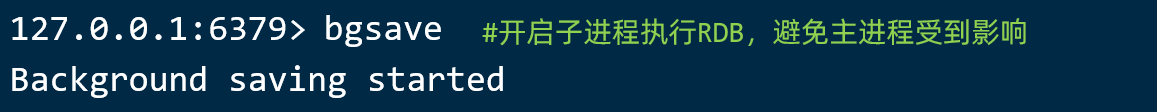

下面的命令可以异步执行RDB：

image-20210725144725943

这个命令执行后会开启独立进程完成RDB，主进程可以持续处理用户请求，不受影响。

3）停机时

[(78条消息) Redis - linux中怎么查看redis的安装位置_多汁多味的博客-CSDN博客_linux redis安装位置](https://blog.csdn.net/weixin_43652507/article/details/122651935#:~:text=查看redis的安装 路径 执行 ps - ef|grep redis 或者ps,linux查看redis 目录%2C linux 下如何 查看redis的安装 目录 weixin_42600128的博客 7887)

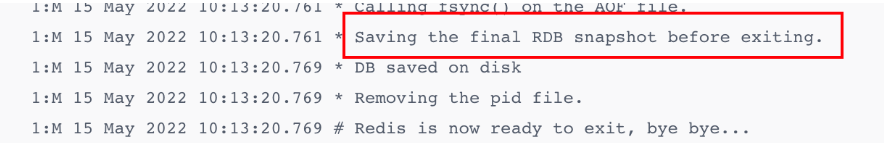

Redis停机时会执行一次save命令，实现RDB持久化。

image-20220726110558130

Redis 重启后会自动加载 RDB 中保存的数据。

image-20220726111444512

4）触发RDB条件

Redis内部有触发RDB的机制，可以在redis.conf文件中找到，格式如下：

1
2
3
4
# 900秒内，如果至少有1个key被修改，则执行bgsave ， 如果是save "" 则表示禁用RDB
save 900 1
save 300 10
save 60 10000

RDB的其它配置也可以在redis.conf文件中设置：

1
2
3
4
5
6
7
8
# 是否压缩 ,建议不开启，压缩也会消耗cpu，磁盘的话不值钱
rdbcompression yes

# RDB文件名称
dbfilename dump.rdb

# 文件保存的路径目录
dir ./

1.1.2.RDB的fork原理

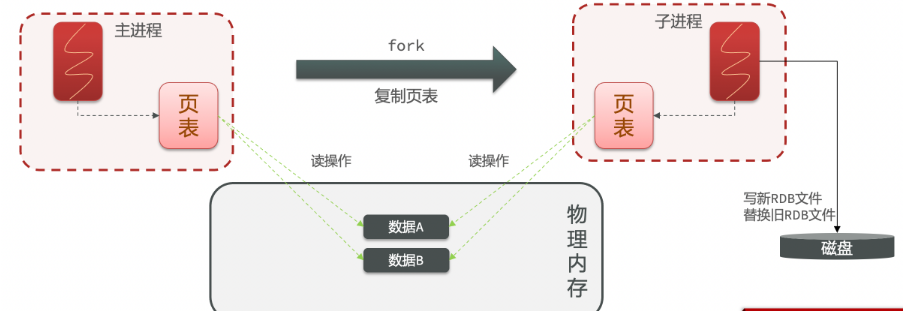

bgsave 开始时会 fork 主进程得到子进程，子进程共享主进程的内存数据。完成 fork 后读取内存数据并写入 RDB 文件。Redis 主进程要在内存中实现对数据的读写。

在 Linux 系统中，所有的进程都无法直接操作物理内存，而是操作系统给每个进程分配一个虚拟内存。Redis 中的主进程只能操作虚拟内存，操作系统会维护一个虚拟内存与物理内存之间的映射表，这个表被称之为页表。主进程操作虚拟内存，而虚拟内存基于页表的映射关系到物理内存，这样就可以实现对物理内存的读写。

而在执行 fork 的时候，主进程会创建一个子进程，fork 的过程并不会将内存数据做拷贝，而仅仅只是将页表进行了拷贝，即将映射关系拷贝给了子进程。这样子进程就有了与主进程相同的映射关系，当子进程在操作自己的虚拟内存时，因为映射关系与主进程相同，最终就会映射到相同的物理内存，这样也就实现了子进程与主进程之间的内存空间共享，因而无需拷贝内存中的数据，而是直接实现内存共享，这样 fork 的速度就会变得非常快，阻塞的时间也就尽可能地缩短了。之后，子进程通过读取自己内存中的数据，再将这些数据写入到磁盘当中，去替换旧的 rdb 文件。
image-20220726113556891

子进程在写 rdb 文件的过程中，主进程是可以接收用户的请求，修改内存中的数据，如果此时主进程在修改数据，而子进程同时在写数据，那么读与写之间就有可能产生冲突，产生脏数据。为了避免这种情况的发生，fork 的底层采用了一种 copy-on-write 的技术：

  • 当主进程执行读操作时，访问共享内存；

  • 当主进程执行写操作时，则会拷贝一份数据(不是拷贝所有数据，而是拷贝修改的页表)，执行写操作。

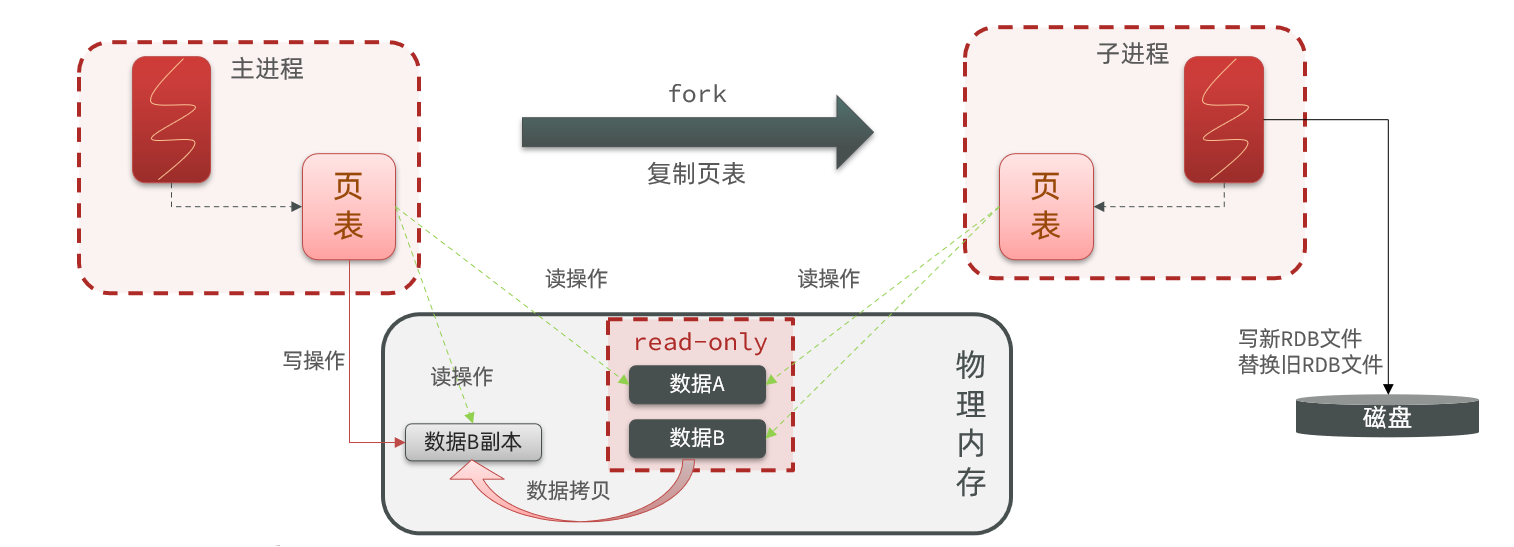

    当主进程需要写数据的时候，fork 首先会将共享内存标记为 read-only，并将需要操作的数据拷贝一份出来，对其进行写操作。

image-20210725151319695

具体原理分析可以看下这篇文章：十三、Redis持久化之RDB原理

1.1.3.小结

RDB方式bgsave的基本流程？

  • fork主进程得到一个子进程，共享内存空间
  • 子进程读取内存数据并写入新的RDB文件
  • 用新RDB文件替换旧的RDB文件

RDB会在什么时候执行？save 60 1000代表什么含义？

  • 默认是服务停止时
  • 代表60秒内至少执行1000次修改则触发RDB

RDB的缺点？

  • RDB执行间隔时间长，两次RDB之间写入数据有丢失的风险
  • fork子进程、压缩、写出RDB文件都比较耗时

1.2.AOF持久化

1.2.1.AOF原理

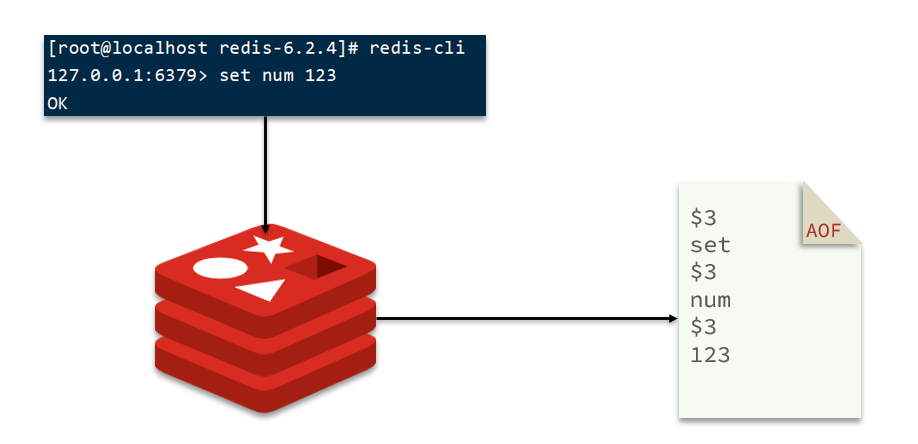

AOF全称为Append Only File（追加文件）。Redis处理的每一个写命令都会记录在AOF文件，可以看做是命令日志文件。

image-20210725151543640

1.2.2.AOF配置

AOF默认是关闭的，需要修改redis.conf配置文件来开启AOF：

1
2
3
4
# 是否开启AOF功能，默认是no
appendonly yes
# AOF文件的名称
appendfilename "appendonly.aof"

AOF的命令记录的频率也可以通过redis.conf文件来配：

1
2
3
4
5
6
# 表示每执行一次写命令，立即记录到AOF文件
appendfsync always
# 写命令执行完先放入AOF缓冲区，然后表示每隔1秒将缓冲区数据写到AOF文件，是默认方案
appendfsync everysec
# 写命令执行完先放入AOF缓冲区，由操作系统决定何时将缓冲区内容写回磁盘
appendfsync no

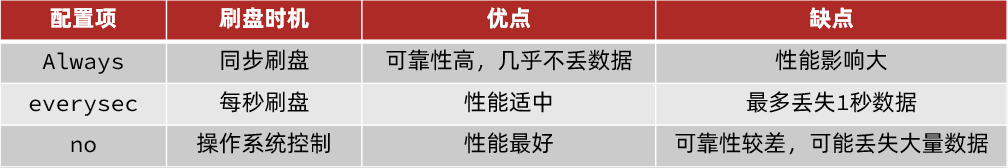

三种策略对比：

image-20210725151654046

1.2.3.AOF文件重写

因为是记录命令，AOF文件会比RDB文件大的多。而且AOF会记录对同一个key的多次写操作，但只有最后一次写操作才有意义。通过执行bgrewriteaof命令，可以让AOF文件执行重写功能，用最少的命令达到相同效果。

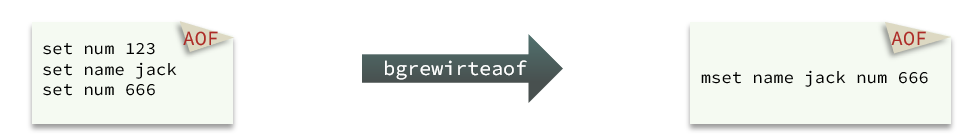

image-20210725151729118

如图，AOF原本有三个命令，但是set num 123 和 set num 666都是对num的操作，第二次会覆盖第一次的值，因此第一个命令记录下来没有意义。

所以重写命令后，AOF文件内容就是：mset name jack num 666

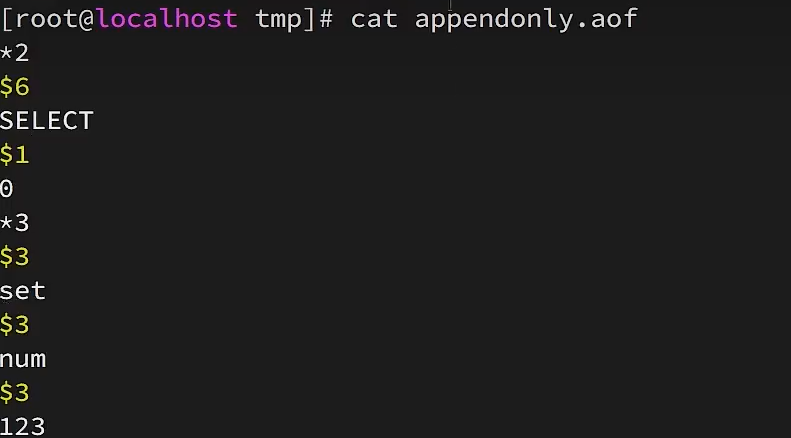

image-20220726114026557

Redis也会在触发阈值时自动去重写AOF文件。阈值也可以在redis.conf中配置：

1
2
3
4
# AOF文件比上次文件 增长超过多少百分比则触发重写
auto-aof-rewrite-percentage 100
# AOF文件体积最小多大以上才触发重写
auto-aof-rewrite-min-size 64mb

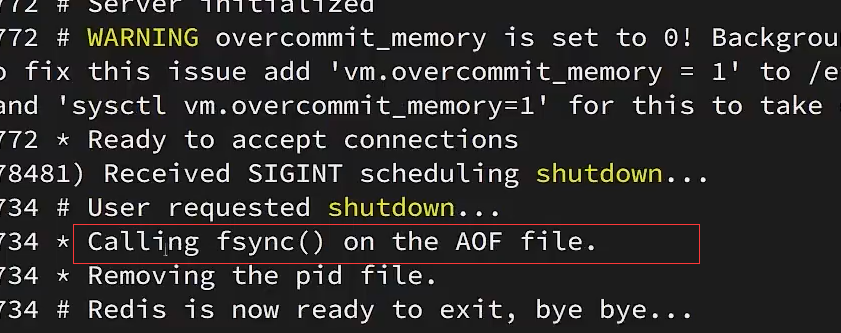

关闭：

image-20220726114104074

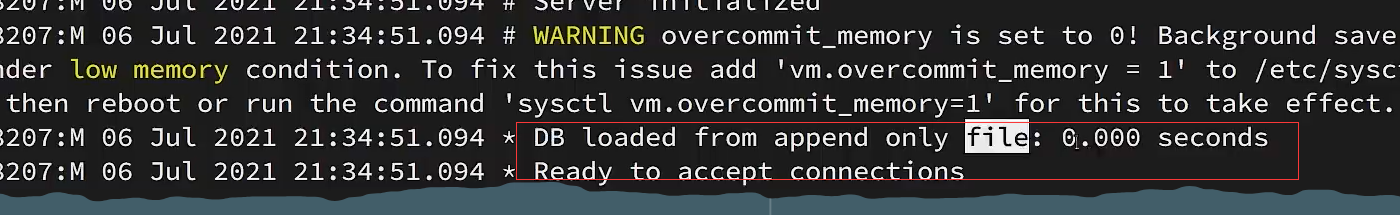

重启

image-20220726114125747

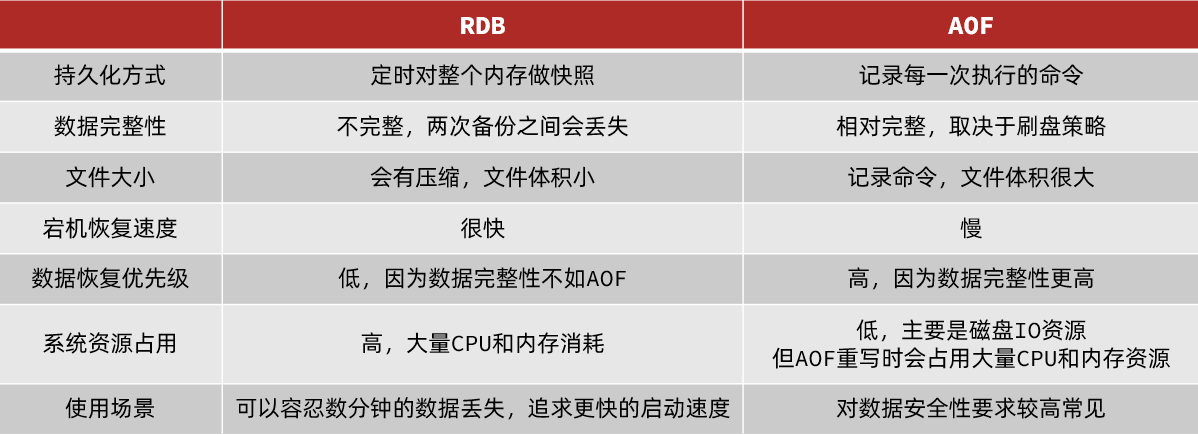

1.3.RDB与AOF对比

RDB和AOF各有自己的优缺点，如果对数据安全性要求较高，在实际开发中往往会结合两者来使用。

image-20210725151940515

2.Redis主从

2.1.搭建主从架构

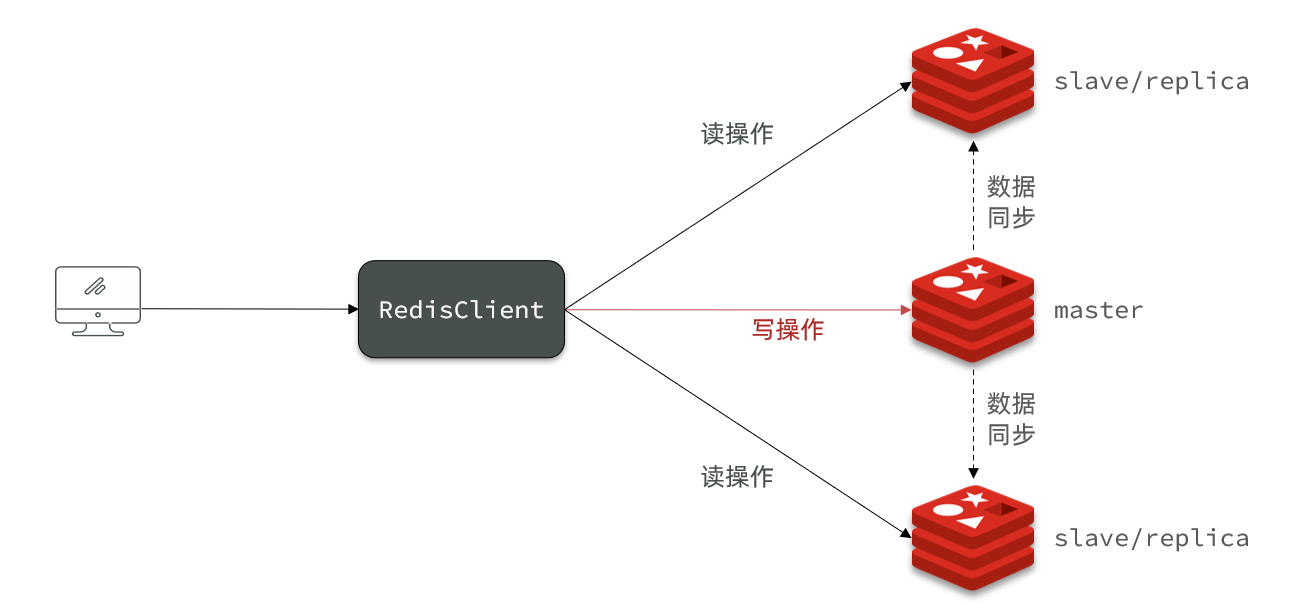

单节点Redis的并发能力是有上限的，要进一步提高Redis的并发能力，就需要搭建主从集群，实现读写分离。

image-20210725152037611

具体搭建流程参考课前资料《Redis集群.md》：

image-20210725152052501

2.2.主从数据同步原理

2.2.1.全量同步

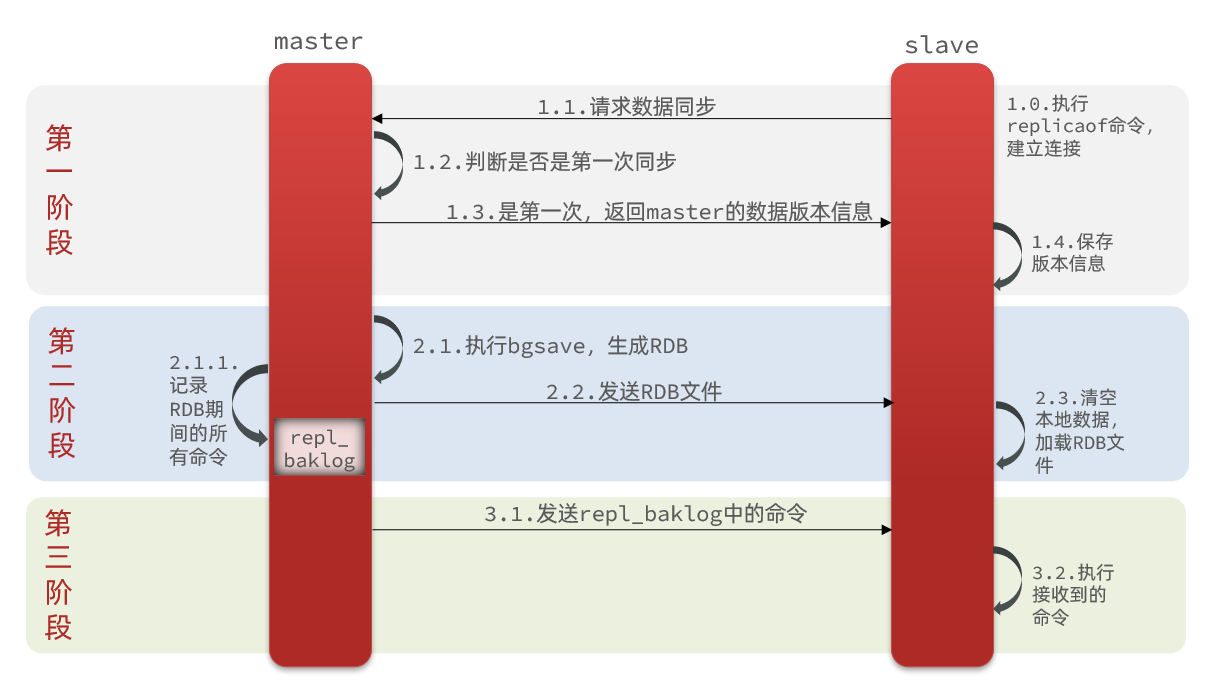

主从第一次建立连接时，会执行全量同步，将master节点的所有数据都拷贝给slave节点，流程：

image-20210725152222497

slave 与 master 第一次建立连接时，slave 会执行 replicaof 命令，并指定主节点的 ip 地址与端口。一旦建立连接，slave 就可以向 master 发送数据同步的请求。master 在接收到 slave 的请求后，会判断 slave 是不是第一次请求，如果是第一次请求，master 则会将其版本信息返回给 slave，而 slave 在接收到 master 的版本信息后，会将其保存下来。

master 在向 slave 同步数据时，会执行 bgsave 命令，异步开辟独立线程来生成 RDB 文件。RDB 文件一旦生成，master 就会将 RDB 文件发送给 slave。slave 在接收到 master 发送过来的 RDB 文件后，首先会清空本地数据，然后再去加载 RDB 文件。这样 slave 中的数据就与 master 中的数据基本一致了。

由于 RDB 文件是异步生成的，所以在生成 RDB 文件的过程中，master 中也有可能会执行新的命令，从而产生新的数据。而在生成 RDB 期间的所有命令， master 会将其记录到 repl_baklog 文件中。在 RDB 向 salve 同步完成且 repl_baklog 记录结束后，master 就会将 repl_baklog 文件发送给 slave，slave 接收到文件后，就会执行 repl_baklog 中记录的命令。
若后续仍有新的命令执行，则新的命令依旧会被记录到 repl_baklog 中，然后再由独立进程发送给 slave，slave接收后再执行 repl_baklog 中的命令。循环往复，以此来保证 slave 与 master 的数据一致性。

这里有一个问题，master如何得知salve是第一次来连接呢？？

有几个概念，可以作为判断依据：

  • Replication Id：简称replid，是数据集的标记，id一致则说明是同一数据集。每一个master都有唯一的replid，slave则会继承master节点的replid
  • offset：偏移量，随着记录在repl_baklog中的数据增多而逐渐增大。slave完成同步时也会记录当前同步的offset。如果slave的offset小于master的offset，说明slave数据落后于master，需要更新。

因此slave做数据同步，必须向master声明自己的replication id 和offset，master才可以判断到底需要同步哪些数据。

因为slave原本也是一个master，有自己的replid和offset，当第一次变成slave，与master建立连接时，发送的replid和offset是自己的replid和offset。

master判断发现slave发送来的replid与自己的不一致，说明这是一个全新的slave，就知道要做全量同步了。

master会将自己的replid和offset都发送给这个slave，slave保存这些信息。以后slave的replid就与master一致了。

因此，master判断一个节点是否是第一次同步的依据，就是看replid是否一致。

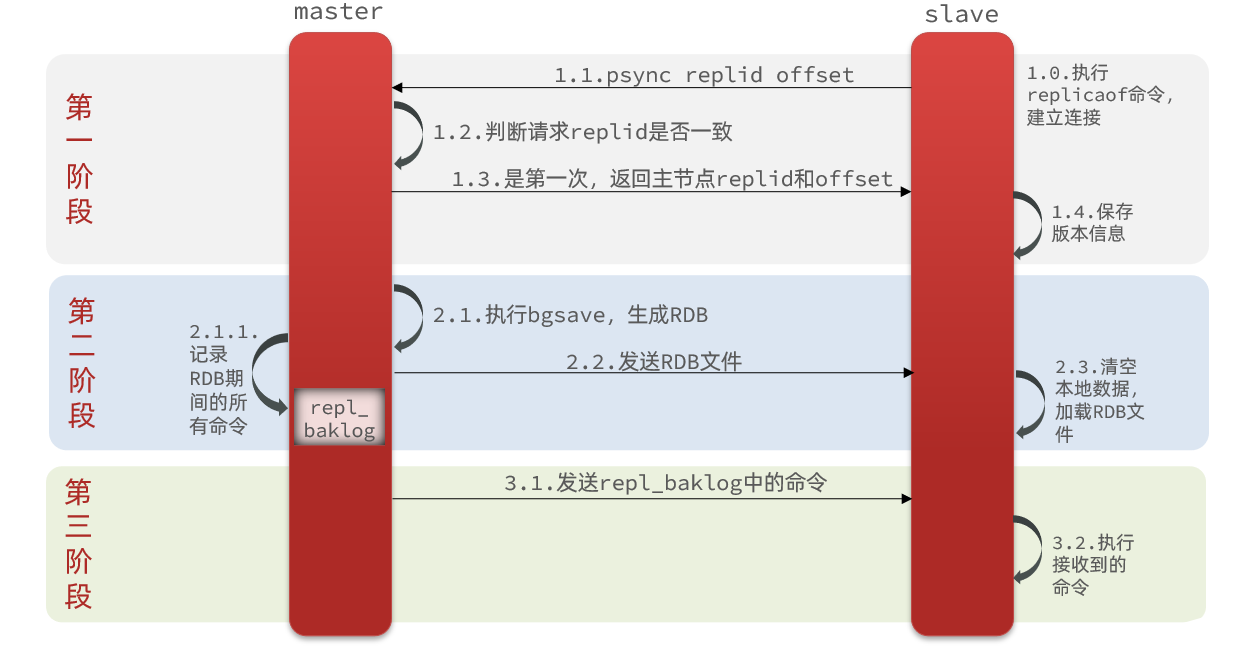

如图：

image-20210725152700914

完整流程描述：

  • slave节点请求增量同步
  • master节点判断replid，发现不一致，拒绝增量同步
  • master将完整内存数据生成RDB，发送RDB到slave
  • slave清空本地数据，加载master的RDB
  • master将RDB期间的命令记录在repl_baklog，并持续将log中的命令发送给slave
  • slave执行接收到的命令，保持与master之间的同步

2.2.2.增量同步

全量同步需要先做RDB，然后将RDB文件通过网络传输个slave，成本太高了。因此除了第一次做全量同步，其它大多数时候slave与master都是做增量同步。

什么是增量同步？就是只更新slave与master存在差异的部分数据。如图：

主从第一次同步是全量同步，但如果slave重启后同步，则执行增量同步。

slave 在重启过程中，master 仍然在接收数据，执行命令，那么当 slave 重启完成后，就需要从 master 同步数据。

过程：

slave 向 master 发送同步请求，请求中会携带有自己的 replid 和 offset。由于 slave 并不是第一次请求，那么 replid 和 offset 就跟 master 中的是一致的。master 在判断得知 slave 并非第一次请求后，会去 repl_baklog 中获取 offset 后的数据，然后将其发送给 slave，slave 在接收到后执行相关命令。

image-20210725153201086

那么master怎么知道slave与自己的数据差异在哪里呢?

2.2.3.repl_backlog原理

master怎么知道slave与自己的数据差异在哪里呢?

这就要说到全量同步时的repl_baklog文件了。

这个文件是一个固定大小的数组，只不过数组是环形，也就是说角标到达数组末尾后，会再次从0开始读写，这样数组头部的数据就会被覆盖。

repl_baklog中会记录Redis处理过的命令日志及offset，包括master当前的offset，和slave已经拷贝到的offset：

image-20210725153359022

slave与master的offset之间的差异，就是salve需要增量拷贝的数据了。

随着不断有数据写入，master的offset逐渐变大，slave也不断的拷贝，追赶master的offset：

image-20210725153524190

直到数组被填满：

image-20210725153715910

此时，如果有新的数据写入，就会覆盖数组中的旧数据。不过，旧的数据只要是绿色的，说明是已经被同步到slave的数据，即便被覆盖了也没什么影响。因为未同步的仅仅是红色部分。

但是，如果slave出现网络阻塞，导致master的offset远远超过了slave的offset：

image-20210725153937031

如果master继续写入新数据，其offset就会覆盖旧的数据，直到将slave现在的offset也覆盖：

image-20210725154155984

棕色框中的红色部分，就是尚未同步，但是却已经被覆盖的数据。此时如果slave恢复，需要同步，却发现自己的offset都没有了，无法完成增量同步了。只能做全量同步。

:dancer:注意：
repl_baklog 大小有上限，写满后会覆盖最早的数据。如果 slave 断开时间过久，导致尚未备份的数据被覆盖，则无法基于 log 做增量同步，只能再次全量同步。

2.3.主从同步优化

主从同步可以保证主从数据的一致性，非常重要。

可以从以下几个方面来优化Redis主从就集群：

  • 在master中配置repl-diskless-sync yes启用无磁盘复制，避免全量同步时的磁盘IO。

image-20220727164725891

  • Redis单节点上的内存占用不要太大，减少RDB导致的过多磁盘IO

  • 适当提高repl_baklog的大小，发现slave宕机时尽快实现故障恢复，尽可能避免全量同步

  • 限制一个master上的slave节点数量，如果实在是太多slave，则可以采用主-从-从链式结构，减少master压力

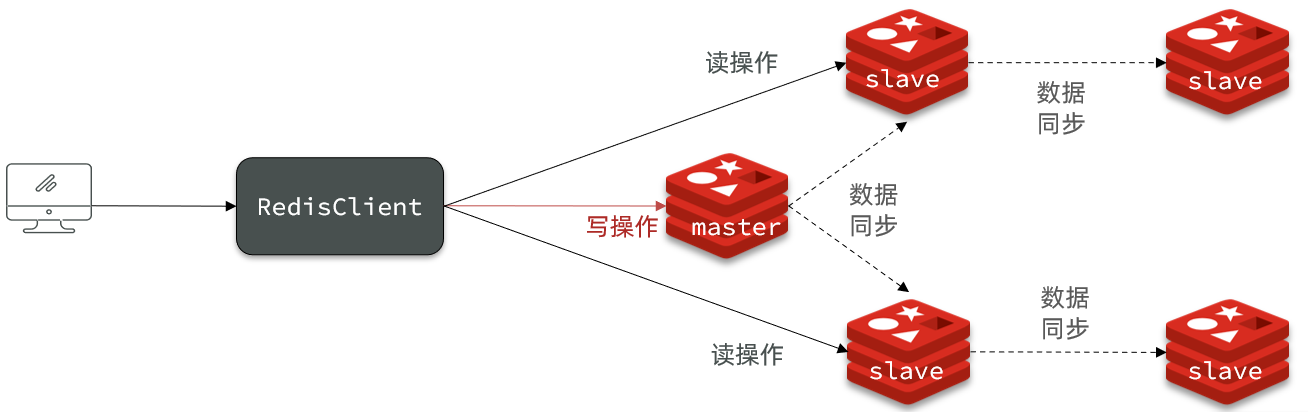

主从从架构图：

image-20210725154405899

2.4.小结

简述全量同步和增量同步区别？

  • 全量同步：master将完整内存数据生成RDB，发送RDB到slave。后续命令则记录在repl_baklog，逐个发送给slave。
  • 增量同步：slave提交自己的offset到master，master获取repl_baklog中从offset之后的命令给slave

什么时候执行全量同步？

  • slave节点第一次连接master节点时
  • slave节点断开时间太久，repl_baklog中的offset已经被覆盖时

什么时候执行增量同步？

  • slave节点断开又恢复，并且在repl_baklog中能找到offset时

3.Redis哨兵

slave节点宕机恢复后可以找master节点同步数据，那master节点宕机怎么办?

使用主从切换，选择一个slave作为一个master

Redis提供了哨兵（Sentinel）机制来实现主从集群的自动故障恢复。

3.1.哨兵原理

3.1.1.集群结构和作用

哨兵的结构如图：

image-20210725154528072

哨兵的作用如下：

  • 监控：Sentinel 会不断检查您的master和slave是否按预期工作
  • 自动故障恢复：如果master故障，Sentinel会将一个slave提升为master。当故障实例恢复后也以新的master为主
  • 通知：Sentinel充当Redis客户端的服务发现来源，当集群发生故障转移时，会将最新信息推送给Redis的客户端，

简单来说，就是当 Redis 集群中的主从地址发生变化，Sentinel 会将服务状态的变更通知 Redis 客户端，这样 Redis 客户端就可以知道新的主从节点了，从而改变节点的访问地址。

3.1.2.集群监控原理

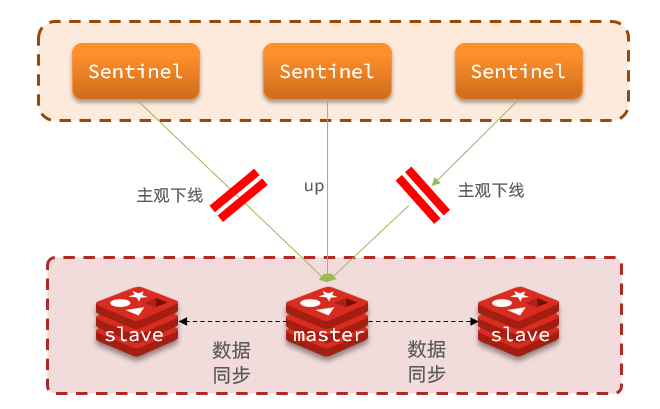

Sentinel基于心跳机制监测服务状态，每隔1秒向集群的每个实例发送ping命令：

•主观下线：如果某sentinel节点发现某实例未在规定时间响应，则认为该实例主观下线。

•客观下线：若超过指定数量（quorum）的sentinel都认为该实例主观下线，则该实例客观下线。quorum值最好超过Sentinel实例数量的一半。

image-20210725154632354

3.1.3.集群故障恢复原理

一旦发现master故障，sentinel需要在salve中选择一个作为新的master，选择依据是这样的：

  • 首先会判断slave节点与master节点断开时间长短，如果超过指定值（down-after-milliseconds * 10）则会排除该slave节点
  • 然后判断slave节点的slave-priority值，越小优先级越高，如果是0则永不参与选举
  • 如果slave-prority一样，则判断slave节点的offset值，越大说明数据越新，优先级越高
  • 最后是判断slave节点的运行id大小，越小优先级越高。

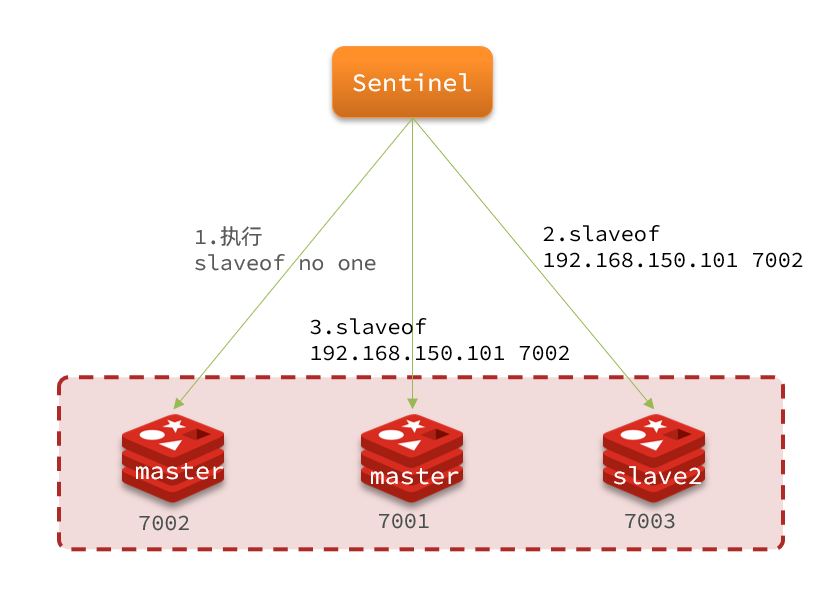

当选出一个新的master后，该如何实现切换呢(如何实现故障转移)？

流程如下：

  • sentinel给备选的slave1节点发送slaveof no one命令，让该节点成为master
  • sentinel给所有其它slave发送slaveof 192.168.150.101 7002 命令，让这些slave成为新master的从节点，开始从新的master上同步数据。
  • 最后，sentinel将故障节点标记为slave，当故障节点恢复后会自动成为新的master的slave节点

image-20210725154816841

3.1.4.小结

Sentinel的三个作用是什么？

  • 监控
  • 故障转移
  • 通知

Sentinel如何判断一个redis实例是否健康？

  • 每隔1秒发送一次ping命令，如果超过一定时间没有相向则认为是主观下线
  • 如果大多数sentinel都认为实例主观下线，则判定服务下线

故障转移步骤有哪些？

  • 首先选定一个slave作为新的master，执行slaveof no one
  • 然后让所有节点都执行slaveof 新master
  • 修改故障节点配置，添加slaveof 新master

3.2.搭建哨兵集群

具体搭建流程参考课前资料《Redis集群.md》：

image-20210725155019276

3.3.RedisTemplate

在Sentinel集群监管下的Redis主从集群，其节点会因为自动故障转移而发生变化，Redis的客户端必须感知这种变化，及时更新连接信息。Spring的RedisTemplate底层利用lettuce实现了节点的感知和自动切换。

下面，我们通过一个测试来实现RedisTemplate集成哨兵机制。

3.3.1.导入Demo工程

pom.xml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.3.9.RELEASE</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>cn.itcast</groupId>
    <artifactId>redis-demo</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>redis-demo</name>
    <description>Demo project for Spring Boot</description>
    <properties>
        <java.version>1.8</java.version>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-data-redis</artifactId>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
            <exclusions>
                <exclusion>
                    <groupId>org.junit.vintage</groupId>
                    <artifactId>junit-vintage-engine</artifactId>
                </exclusion>
            </exclusions>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <configuration>
                    <excludes>
                        <exclude>
                            <groupId>org.projectlombok</groupId>
                            <artifactId>lombok</artifactId>
                        </exclude>
                    </excludes>
                </configuration>
            </plugin>
        </plugins>
    </build>

</project>


application.yml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
logging:
  level:
    io.lettuce.core: debug
  pattern:
    dateformat: MM-dd HH:mm:ss:SSS
spring:
  redis:
    sentinel:
      master: mymaster
      nodes:
        - 192.168.150.101:27001
        - 192.168.150.101:27002
        - 192.168.150.101:27003

创建 HelloController

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
package cn.itcast.redisdemo.web;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.data.redis.core.StringRedisTemplate;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RestController;

@RestController
public class HelloController {

    @Autowired
    private StringRedisTemplate redisTemplate;

    @GetMapping("/get/{key}")
    public String hi(@PathVariable String key) {
        return redisTemplate.opsForValue().get(key);
    }

    @GetMapping("/set/{key}/{value}")
    public String hi(@PathVariable String key, @PathVariable String value) {
        redisTemplate.opsForValue().set(key, value);
        return "success";
    }
}


启动类：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
package cn.itcast.redisdemo;

import io.lettuce.core.ReadFrom;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.autoconfigure.data.redis.LettuceClientConfigurationBuilderCustomizer;
import org.springframework.context.annotation.Bean;
import org.springframework.data.redis.connection.lettuce.LettuceClientConfiguration;

@SpringBootApplication
public class RedisDemoApplication {

    public static void main(String[] args) {
        SpringApplication.run(RedisDemoApplication.class, args);
    }

    @Bean
    public LettuceClientConfigurationBuilderCustomizer clientConfigurationBuilderCustomizer(){
        return clientConfigurationBuilder -> clientConfigurationBuilder.readFrom(ReadFrom.REPLICA_PREFERRED);
    }
}


3.3.2.引入依赖

在项目的pom文件中引入依赖：

1
2
3
4
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-redis</artifactId>
</dependency>

3.3.3.配置Redis地址

然后在配置文件application.yml中指定redis的sentinel相关信息：

1
2
3
4
5
6
7
8
spring:
  redis:
    sentinel:
      master: mymaster
      nodes:
        - 192.168.150.101:27001
        - 192.168.150.101:27002
        - 192.168.150.101:27003

3.3.4.配置读写分离

在项目的启动类中，添加一个新的bean：

配置主从读写分离

1
2
3
4
@Bean
public LettuceClientConfigurationBuilderCustomizer clientConfigurationBuilderCustomizer(){
    return clientConfigurationBuilder -> clientConfigurationBuilder.readFrom(ReadFrom.REPLICA_PREFERRED);
}

这个bean中配置的就是读写策略，包括四种：

  • MASTER：从主节点读取
  • MASTER_PREFERRED：优先从master节点读取，master不可用才读取replica
  • REPLICA：从slave（replica）节点读取
  • REPLICA _PREFERRED：优先从slave（replica）节点读取，所有的slave都不可用才读取master

4.Redis分片集群

4.1.搭建分片集群

主从和哨兵可以解决高可用、高并发读的问题。但是依然有两个问题没有解决：

  • 海量数据存储问题

  • 高并发写的问题

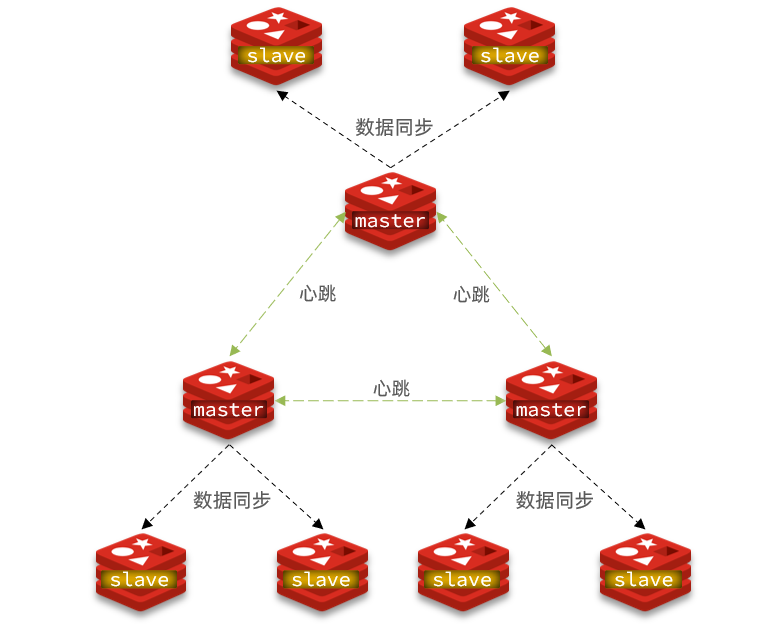

使用分片集群可以解决上述问题，如图:

image-20210725155747294

分片集群特征：

  • 集群中有多个master，每个master保存不同数据

  • 每个master都可以有多个slave节点

  • master之间通过ping监测彼此健康状态

  • 客户端请求可以访问集群任意节点，最终都会被转发到正确节点

具体搭建流程参考课前资料《Redis集群.md》：

image-20210725155806288

4.2.散列插槽

4.2.1.插槽原理

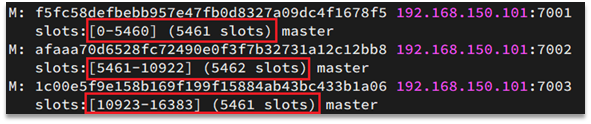

Redis会把每一个master节点映射到0~16383共16384个插槽（hash slot）上，查看集群信息时就能看到：

image-20210725155820320

数据key不是与节点绑定，而是与插槽绑定。redis会根据key的有效部分计算插槽值，分两种情况：

  • key中包含”{}”，且“{}”中至少包含1个字符，“{}”中的部分是有效部分
  • key中不包含“{}”，整个key都是有效部分

例如：key 是 num，那么有效部分就是 num，所以就会根据 num 来计算插槽值。如果 key 是 {itcast}num，那么有效部分就是 itcast，就会根据 itcast 来计算插槽值。计算方式是利用 CRC16 算法得到一个 hash 值，然后对 16384 取余，得到的结果就是 slot 值。

为什么数据 key 要与插槽绑定，而不是与节点绑定呢？这是因为 Redis 的主节点有可能会出现宕机情况，也有可能由于集群伸缩而被删除，当节点删除或者发生宕机，节点上保存的数据也就丢失了，但如果数据是跟插槽绑定，那么当出现上述情况时，就可以将发生故障的节点上的插槽转移至活着的节点上。这样，数据跟插槽绑定，就永远都能够找到数据所在位置。

image-20210725155850200

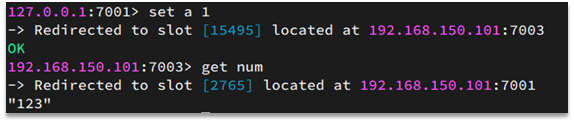

如图，在7001这个节点执行set a 1时，对a做hash运算，对16384取余，得到的结果是15495，因此要存储到103节点。

到了7003后，执行get num时，对num做hash运算，对16384取余，得到的结果是2765，因此需要切换到7001节点

4.2.1.小结

Redis如何判断某个key应该在哪个实例？

  • 将16384个插槽分配到不同的实例
  • 根据key的有效部分计算哈希值，对16384取余
  • 余数作为插槽，寻找插槽所在实例即可

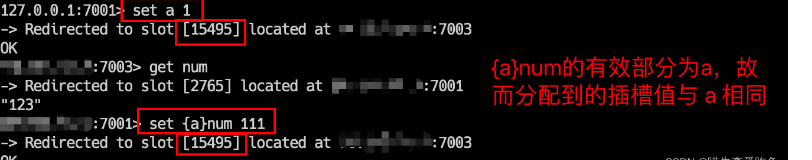

如何将同一类数据固定的保存在同一个Redis实例？

  • 这一类数据使用相同的有效部分，例如key都以{typeId}为前缀

image-20220727175730246

4.3.集群伸缩

redis-cli –cluster提供了很多操作集群的命令，可以通过下面方式查看：

image-20210725160138290

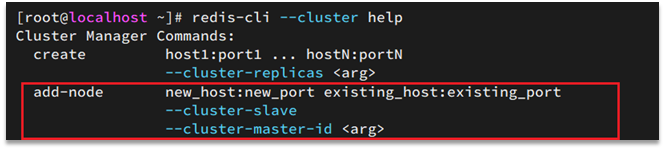

比如，添加节点的命令：

image-20210725160448139

4.3.1.需求分析

需求：向集群中添加一个新的master节点，并向其中存储 num = 10

  • 启动一个新的redis实例，端口为7004
  • 添加7004到之前的集群，并作为一个master节点
  • 给7004节点分配插槽，使得num这个key可以存储到7004实例

这里需要两个新的功能：

  • 添加一个节点到集群中
  • 将部分插槽分配到新插槽

4.3.2.创建新的redis实例

创建一个文件夹：

1
mkdir 7004

拷贝配置文件：

1
cp redis.conf /7004

修改配置文件：

1
sed /s/6379/7004/g 7004/redis.conf

启动

1
redis-server 7004/redis.conf

4.3.3.添加新节点到redis

添加节点的语法如下：

image-20210725160448139

执行命令：

1
redis-cli --cluster add-node  192.168.150.101:7004 192.168.150.101:7001

通过命令查看集群状态：

1
redis-cli -p 7001 cluster nodes

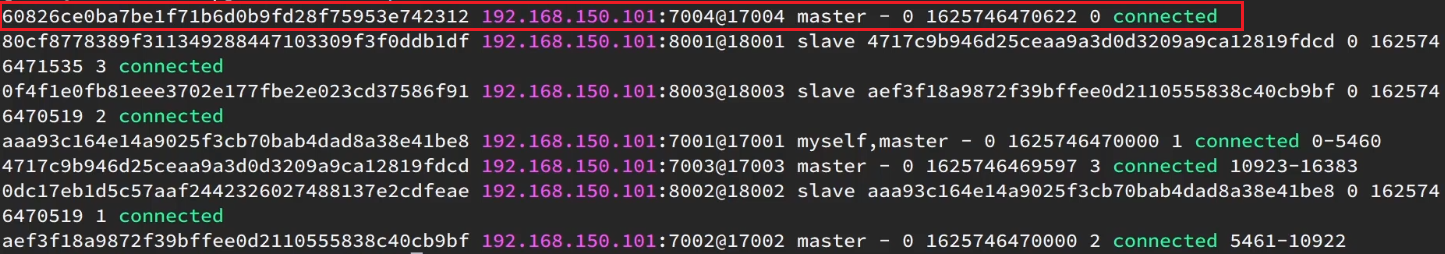

如图，7004加入了集群，并且默认是一个master节点：

image-20210725161007099

但是，可以看到7004节点的插槽数量为0，因此没有任何数据可以存储到7004上

4.3.4.转移插槽

我们要将num存储到7004节点，因此需要先看看num的插槽是多少：

image-20210725161241793

如上图所示，num的插槽为2765.

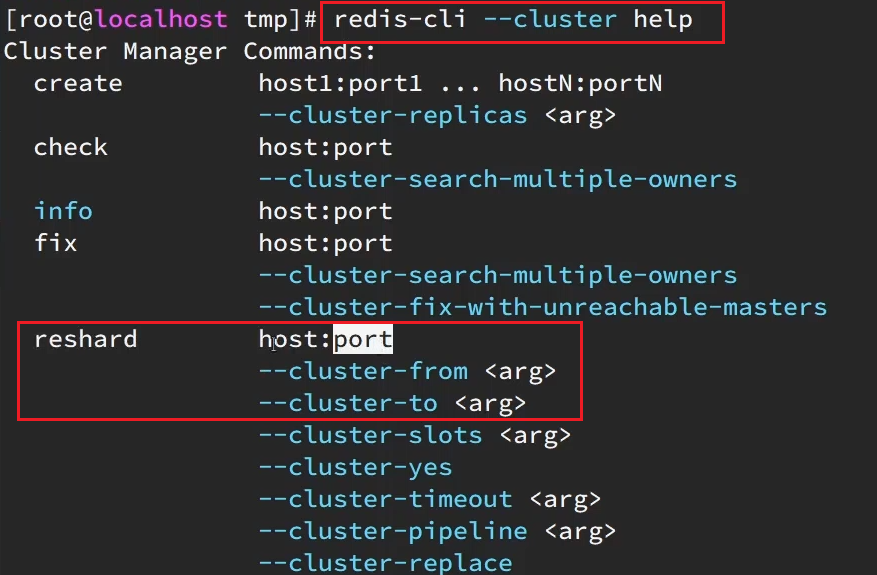

我们可以将0~3000的插槽从7001转移到7004，命令格式如下：

image-20210725161401925

具体命令如下：

建立连接：

image-20210725161506241

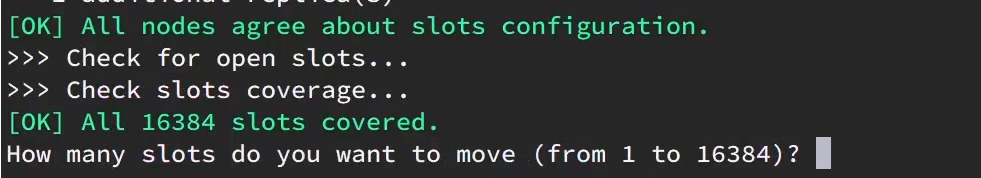

得到下面的反馈：

image-20210725161540841

询问要移动多少个插槽，我们计划是3000个：

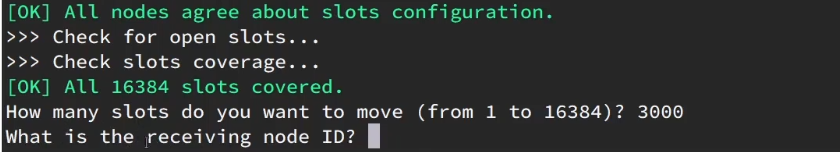

新的问题来了：

image-20210725161637152

那个node来接收这些插槽？？

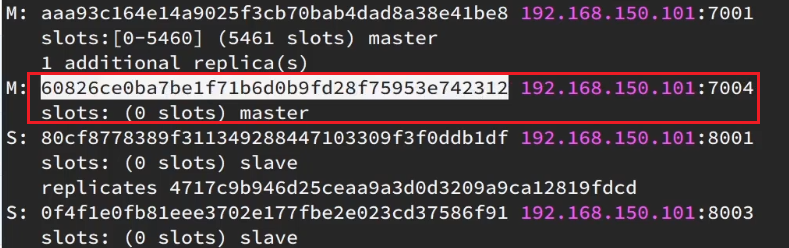

显然是7004，那么7004节点的id是多少呢？

image-20210725161731738

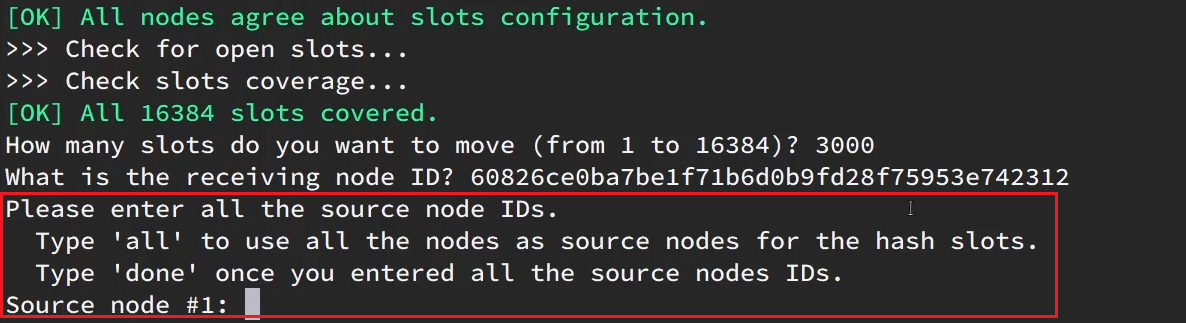

复制这个id，然后拷贝到刚才的控制台后：

image-20210725161817642

这里询问，你的插槽是从哪里移动过来的？

  • all：代表全部，也就是三个节点各转移一部分
  • 具体的id：目标节点的id
  • done：没有了

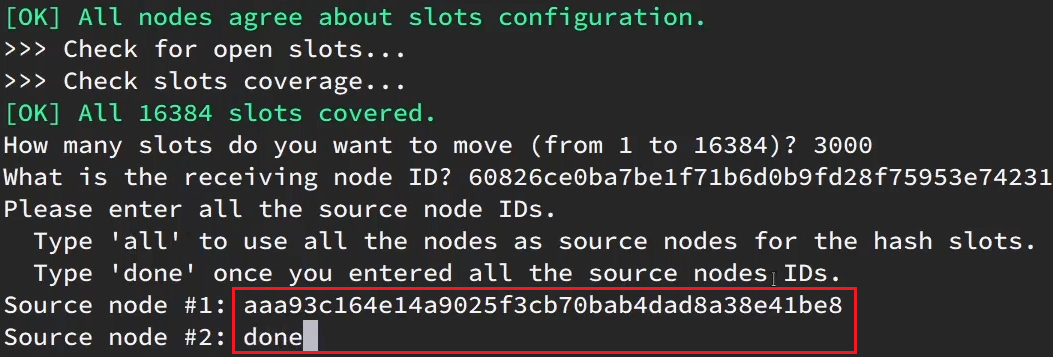

这里我们要从7001获取，因此填写7001的id：

image-20210725162030478

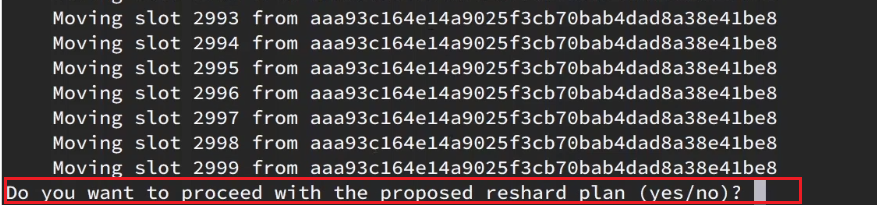

填完后，点击done，这样插槽转移就准备好了：

image-20210725162101228

确认要转移吗？输入yes：

然后，通过命令查看结果：

image-20210725162145497

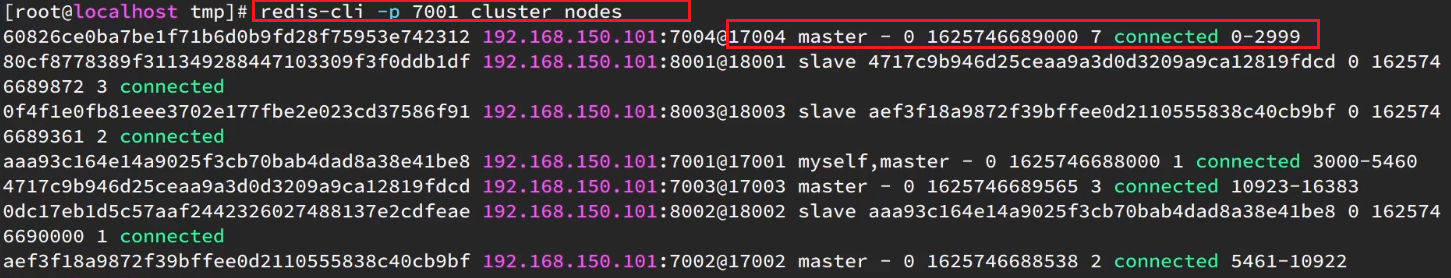

可以看到：

image-20210725162224058

目的达成。

4.4.故障转移

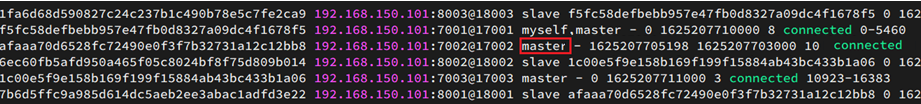

集群初识状态是这样的：

image-20210727161152065

其中7001、7002、7003都是master，我们计划让7002宕机。

4.4.1.自动故障转移

当集群中有一个master宕机会发生什么呢？

直接停止一个redis实例，例如7002：

1
redis-cli -p 7002 shutdown

1）首先是该实例与其它实例失去连接

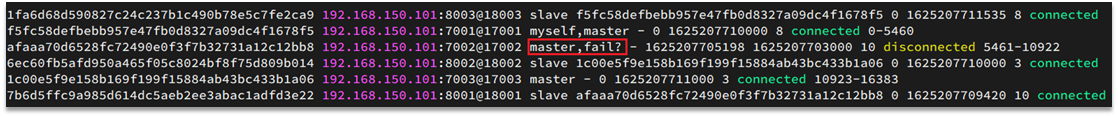

2）然后是疑似宕机：

image-20210725162319490

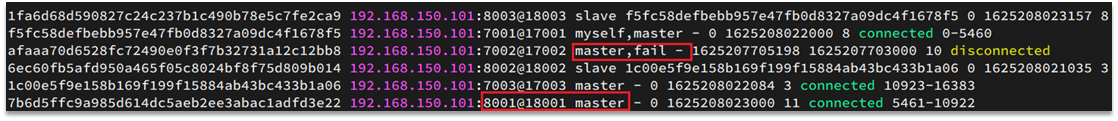

3）最后是确定下线，自动提升一个slave为新的master：

image-20210725162408979

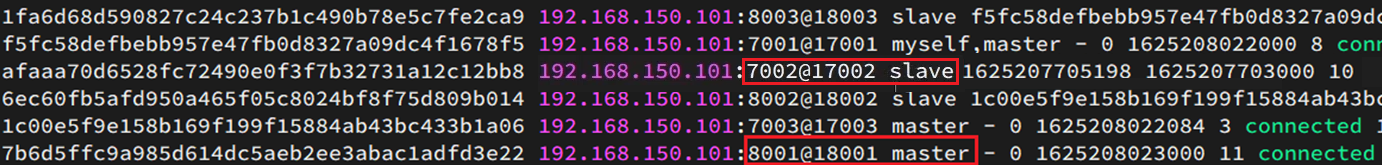

4）当7002再次启动，就会变为一个slave节点了：

image-20210727160803386

4.4.2.手动故障转移

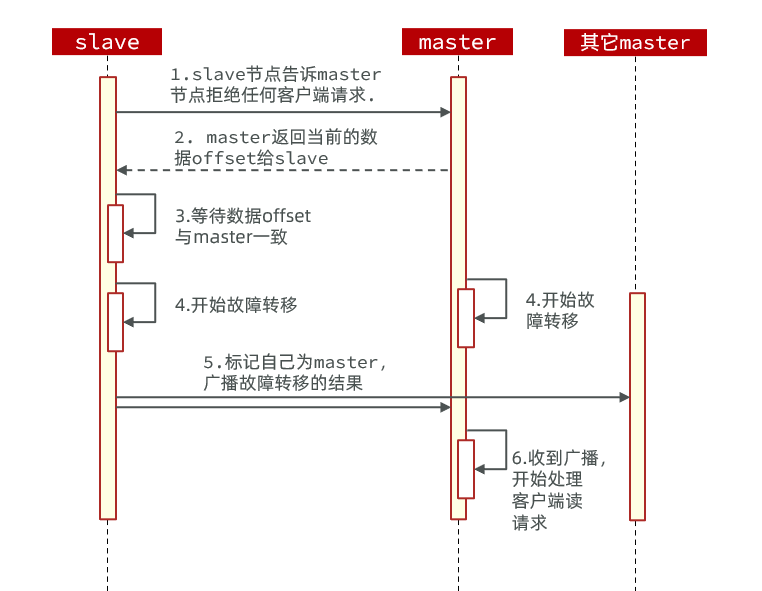

利用cluster failover命令可以手动让集群中的某个master宕机，切换到执行cluster failover命令的这个slave节点，实现无感知的数据迁移。其流程如下：

image-20210725162441407

当 slave 执行 cluster failover 命令时，slave 节点就会向 master 节点发送节点替换通知，为了避免数据的丢失，master 接收到 slave 节点发送过来的通知后，就会拒绝任何客户端的请求。然后，master 会返回当前的数据 offset 给 slave，slave 接收到后会判断自身数据中的 offset 与 master 中 offset 是否一致，如果不一致，则需要进行数据同步。由于 master 已经拒绝了客户端的所有请求，那么一旦 slave 完成数据同步，也就表示 slave 与 master 之间数据是完全一致的。之后，便开始进行故障转移，即 slave 与 master 进行角色互换，让 slave 成为新的 master，而旧的 master 则转变为新的 slave。转移结束后，slave 便会标记自己为 master，并向集群中每一个节点广播故障转移的结果。当集群中节点收到广播后，后续的所有交互便转移至新的master。

这种failover命令可以指定三种模式：

  • 缺省：默认的流程，如图1~6歩
  • force：省略了对offset的一致性校验
  • takeover：直接执行第5歩，忽略数据一致性、忽略master状态和其它master的意见

案例需求：在7002这个slave节点执行手动故障转移，重新夺回master地位

步骤如下：

1）利用redis-cli连接7002这个节点

2）执行cluster failover命令

如图：

image-20210727160037766

效果：

image-20210727161152065

4.5.RedisTemplate访问分片集群

RedisTemplate底层同样基于lettuce实现了分片集群的支持，而使用的步骤与哨兵模式基本一致：

1）引入redis的starter依赖

2）配置分片集群地址

3）配置读写分离

与哨兵模式相比，其中只有分片集群的配置方式略有差异，如下：

1
2
3
4
5
6
7
8
9
10
spring:
  redis:
    cluster:
      nodes:
        - 192.168.150.101:7001
        - 192.168.150.101:7002
        - 192.168.150.101:7003
        - 192.168.150.101:8001
        - 192.168.150.101:8002
        - 192.168.150.101:8003
