StarUML

简介

　　StarUML是一种创建UML类图，是一种生成类图和其他类型的统一建模语言（UML）图表的工具，是一个开源项目之一发展快、灵活、可扩展性强。StarUML免费版是一款开放源码的 UML 开发工具，可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、模块图、部署。

软件特色

　　可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图以及复合结构图等。
　　完全免费：StarUML是一套开放源码的软件，不仅免费自由下载，连代码都免费开放。
　　多种格式影像文件：可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。
　　语法检验：StarUML遵守UML的语法规则，不支持违反语法的动作。
　　正反向工程：StarUML可以依据类图的内容生成Java、C++、C#代码，也能够读取Java、C++、C#代码反向生成类图。反向工程有两个主要用途，其一是旧有的源码反转成图之后，可以构建UML模型的方式继续将新的设计添加上去;另一项用途是想要解析源码时，可以通过反转的类图来理解，不再需要查看一行又一行的代码，这将节省大量的时间和精力。
　　支持XMI：StarUML接受XMI 1.1、1.2和1.3版的导入导出。XMI是一种以XML为基础的交换格式，用以交换不同开发工具所生成的UML模型。
　　导入Rose文件：StarUML可以读取Rational Rose生成的文件，让原先Rose的用户可以转而使用免费的StarUML。早期，Rational Rose是市场占有率最高的UML开发工具，同时也是相当昂贵的工具。由于Rational Rose非常闻名，后来让IBM给收购了。
　　支持模式：支持23种GoF模式（Pattern），以及3种EJB模式。GoF模式出自于Erich Gamma等4人合著的Design Patterns：Elements of Reusable Object-Oriented Software一书，其内列出了23种软件模式，可解决软件设计上的特定问题。StarUML也支持3种常用的EJB模式，分别为EntityEJB、MessageDrivenEJB、SessionEJB。
　　StarUML也结合了模式和自动生成代码的功能，方便落实设计。

RationRose UML建模工具

介绍：

Rational Rose是基于UML的可视化建模工具。UML全称叫Unified Modeling Language，顾名思义，UML是一种语言，一种表示法，一种交流沟通的工具，特别适用于软件密集型系统的表示。

功能：

1、对业务进行建模（工作流）；

2、建立对象模型（表达信息系统内有哪些对象，它们之间是如何协作完成系统功能的）；

3、对数据库进行建模，并可以在对象模型和数据模型之间进行正、逆向工程，相互同步；

4、建立构件模型（表达信息系统的物理组成，如有什么文件、进程、线程、分布如何等等）；

5、生成目标语言的框架代码，如VB、JAVA、DELPHI等。

特点：

1.保证模型和代码高度一致。

2.支持多种语言。

3.为团队开发提供强有力的支持。

4.支持模型的Internet发布。

5.生成使用简单且定制灵活的文档。

6.支持关系型数据库的建模。

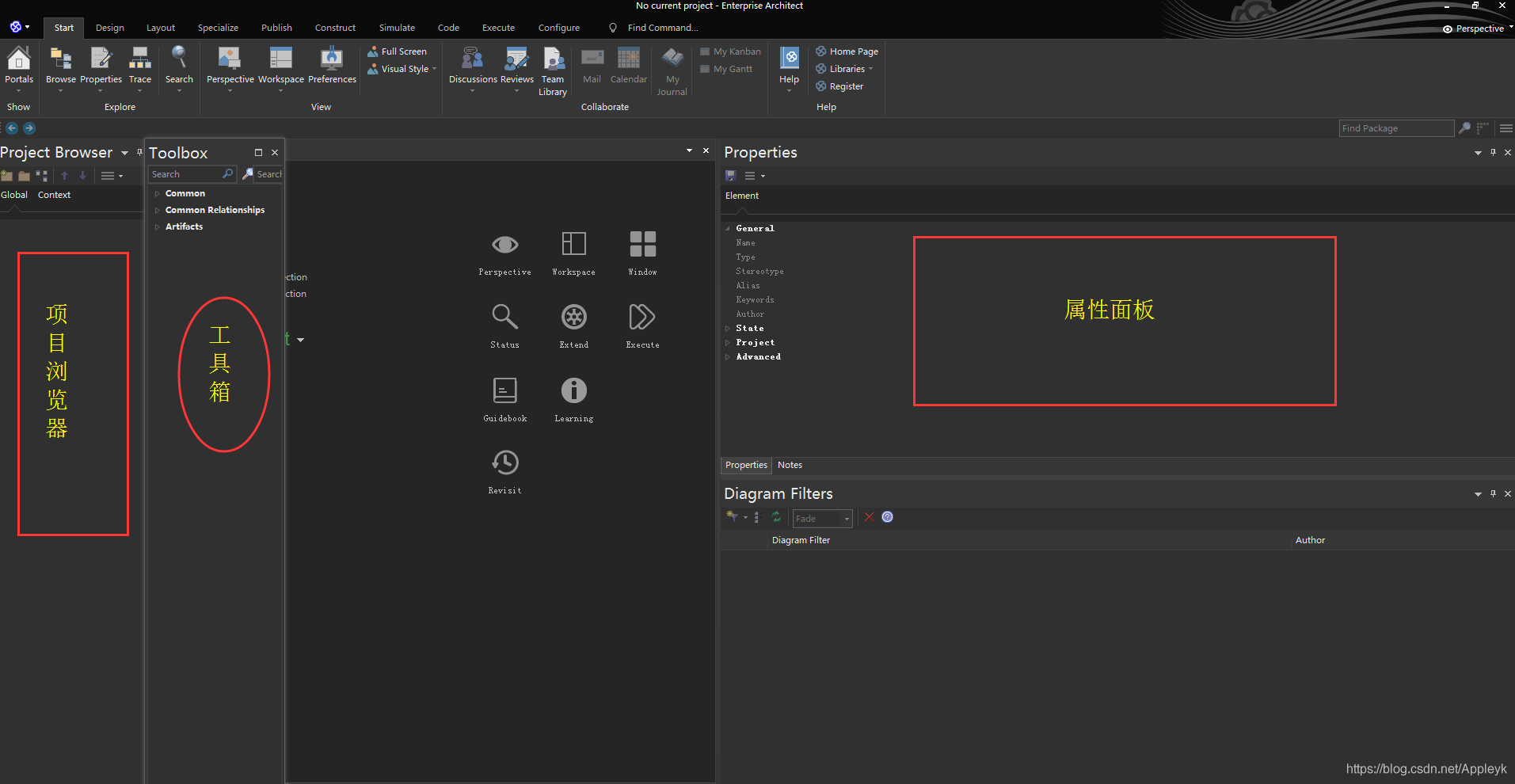

EA:

nterprise Architect 是[Sparx Systems](https://baike.baidu.com/item/Sparx Systems) 公司的旗舰产品。它覆盖了系统开发的整个周期，除了开发类模型之外，还包括事务进程分析，使用案例需求，动态模型，组件和布局，系统管理，非功能需求，用户界面设计，测试和维护等。

它支持模型驱动的软件开发全生命周期工作。适合项目经理：有效地管理项目、业务分析师：业务需求战略分析、开发人员：建立和开发系统和测试人员：测试和调查使用。

它主要功能包括：UML建模、SysML 建模、BPMN建模、模型仿真、应用程序执行与调试、双向代码工程、需求管理、项目管理、版本管理、测试点管理等等，并且能够生成 PDF格式、 RTF格式和HTML格式的文档报告。

StarUML使用

1.创建一个类简略图。

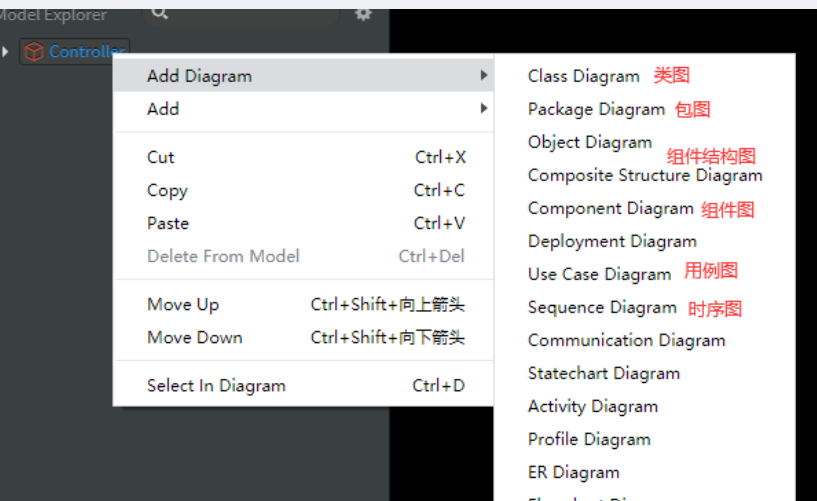

创建一个简单类图并保存

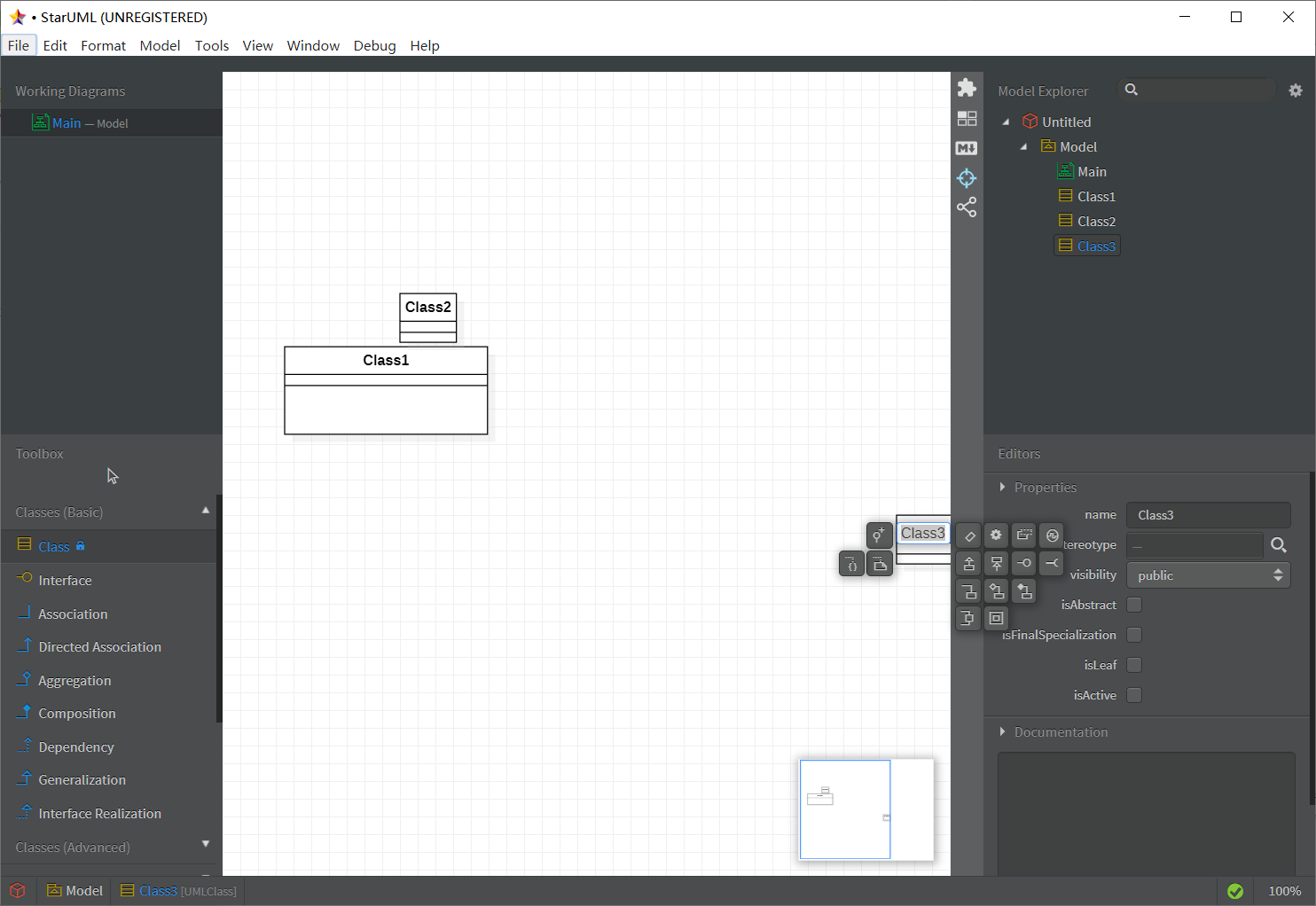

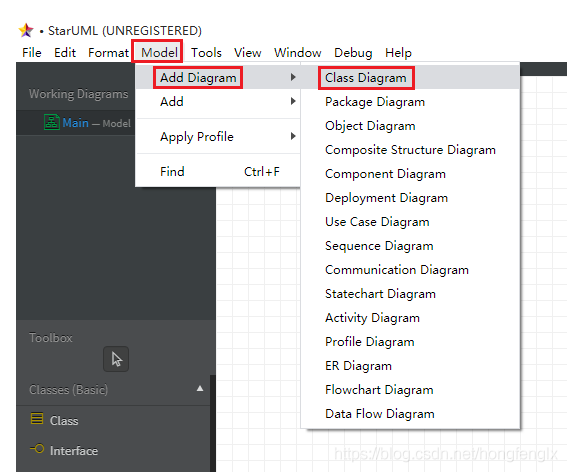

(1)创建一个简单类图如下所示：

在这里插入图片描述

(2)修改简单类图名称如下所示：

在这里插入图片描述

(2)保存简单类图，通过快捷键ctrl+s即可保存，保存后的文件如下图所示：
在这里插入图片描述

二、类与类之间的关系。

在使用starUML创建类图之前咱们先要搞清楚类和类之间的6种关系。

继承关系（泛化关系 Generalization）

a) 语义：

i. 类和子类的关系，接口和子接口的关系；

ii. 一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能

b) 语法：extends

c) 符号：

i. 一条带空心三角箭头的实线，从子类指向父类，或者子接口指向父接口。

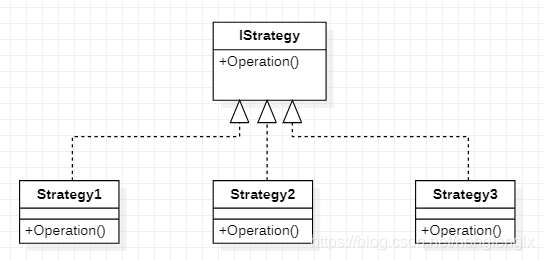

实现关系(Realization)

a) 语义：

i. 类和接口之间的关系；

ii. 一个类可以实现多个接口，实现所有接口的功能；体现了规范和实现分离的原则

b) 语法： implements

c) 符号

i. 实现用一条带空心三角箭头的虚线表示，从类指向实现的接口
在这里插入图片描述

依赖关系(Dependency)

a) 语义：一个类A使用到了另一个类B，但是这种使用关系是具有偶然性的、临时性的、非常弱的，但是类B的变化会影响到类A

b) 语法：类B作为类A的方法的参数（或者局部变量）存在

c) 符号：

i. 由类A指向类B的带箭头虚线表示

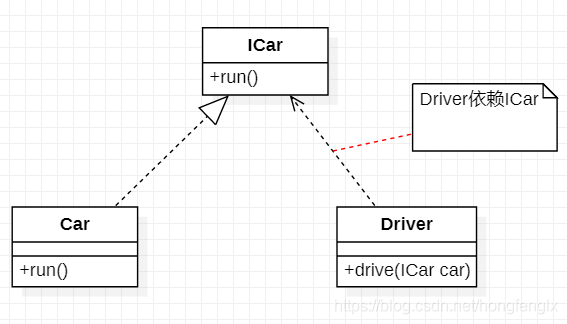

在这里插入图片描述

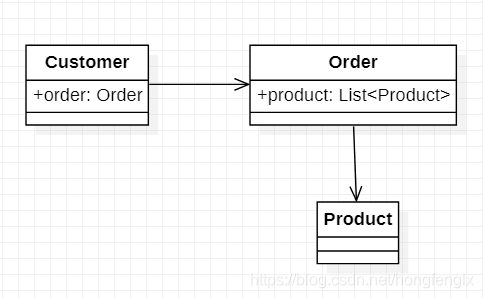

关联关系(Association)

a) 语义：

i. 比依赖关系强，必然的，长期的，强烈的；

ii. 分为单向关联（只是班级中增加了学生）、双向关联（在学生中也添加班级属性）

iii. 分为一对一（学生和学生证）、一对多（班级和学生）、多对多关联（学生和课程）

iv. 有两个类的关联（客户和订单、订单和商品）、还有一个类和自身关联（领导也是员工）

b) 语法：类B作为成员变量形成存在于类A中

c) 符号：

i. 由类A指向类B的带箭头虚线表示；双向关联可以取消两个箭头

ii.

iii. 在关联的两端可以标注关联双方的角色和多重性标记

在这里插入图片描述

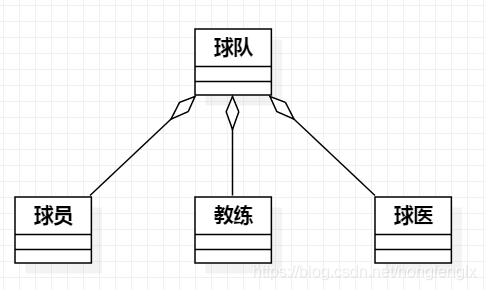

聚合关系(Aggregation)

a) 语义：

i. 关联关系的一种特例

ii. 整体和部分的关系

iii. 整体部分可分离，整体的生命周期和部分的生命周期不同，has-a的关系

iv. 计算机与CPU、公司与员工的关系、班级和学生的关系

b) 语法：同关联关系

c) 符号：空心菱形加实线箭头

在这里插入图片描述

组合关系(Composition)

a) 语义：

i. 关联关系的一种特例

ii. 整体和部分关系、整体部分不可分离、比聚合更强，contains-a的关系

iii. 整体的生命周期和部分的生命周期相同

iv. 人和四肢的关系

b) 语法：同关联关系

c) 符号：实心菱形加实线箭头
在这里插入图片描述

交互图

1.概述
交互图描述一组对象合作完成一项工作时,相互之间的消息交互关系。交互图反映系统运行过程中对象之间的动态联系活动,以帮助人们理解和把握系统内部各对象之间的动态协作关系。
交互图分为顺序图、通信图、交互概览图和时序图四种尖型.

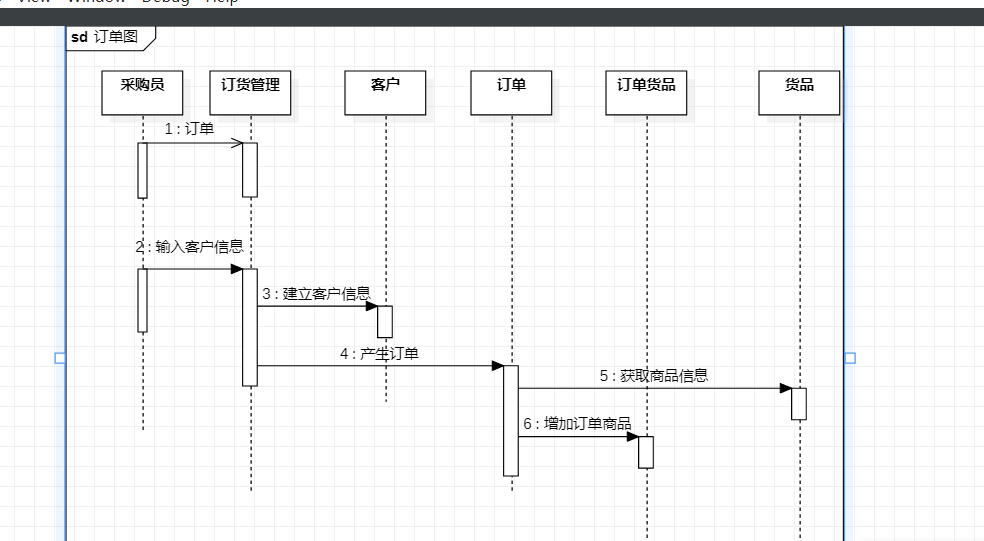

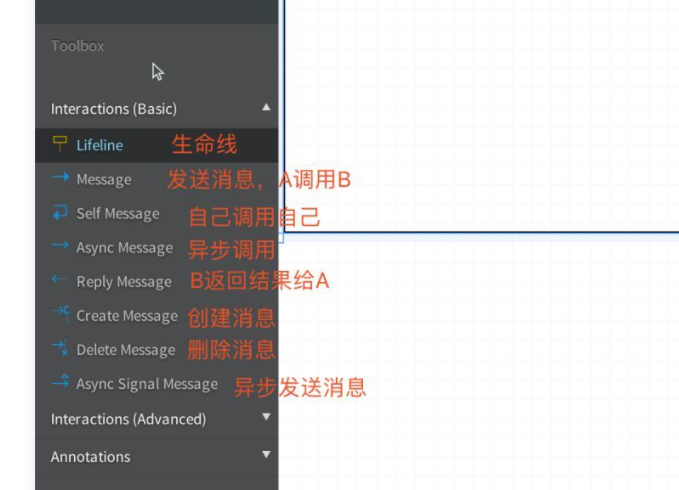

顺序图反映各对象之间消息传送的时序关系。顺序图由对象、对象生命线、对象激活期和对象之间传输的消息等图形要素构成。图4.38是一个描述订货管理工作的顺序图。
